Conector N Macho EZfit® para Cable FXL-780 y AVA5-50

Introducción

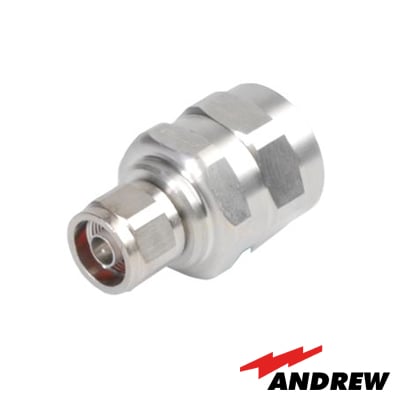

El conector N macho EZfit® modelo 78EZNM de Andrew / CommScope está diseñado para ofrecer la máxima eficiencia y rendimiento en aplicaciones RF con cables FXL-780 y AVA5-50. Este conector es ideal para proyectos de comunicación que requieren una conexión robusta, duradera y altamente eficiente. Con una construcción de alta calidad y especificaciones técnicas que superan los estándares de la industria, este conector asegura una transmisión de señal óptima y confiable.

Especificaciones Completas

Generales:

• Marca: EZfit®
• Código del Sistema Armonizado [HS]: 854420 (Cable coaxial y otros conductores eléctricos coaxiales)
• Ángulo de Montaje: Recto
• Nota de Pedido: Producto estándar CommScope® (Global)

Eléctricas:

• Impedancia del Conector: 50 ohms
• Banda de Frecuencia de Operación: 0 – 5000 MHz
• Impedancia del Cable: 50 ohms
• IMD de Tercer Orden, Típico: -116 dBm a 1800 MHz
• Método de Prueba IMD de Tercer Orden: Dos portadoras de +43 dBm
• Voltaje de Operación RF, Máximo [V RMS]: 707.00 V
• Voltaje de Prueba: 2000 V
• Resistencia de Contacto Externo, Máximo: 0.30 mOhm
• Resistencia de Contacto Interno, Máximo: 2.00 mOhm
• Resistencia de Aislamiento, Mínimo: 5000 MOhm
• Potencia Máxima de Pico: 10.00 kW
• Pérdida de Inserción, Típica: 0.05 dB

Mecánicas:

• Método de Fijación del Contacto Externo: Abrazadera
• Método de Fijación del Contacto Interno: Cautivo
• Recubrimiento del Contacto Externo: Trimetal
• Recubrimiento del Contacto Interno: Plata
• Durabilidad del Acoplamiento: 500 ciclos (Método IEC 61169¬16:9.5)
• Fuerza de Retención del Conector: 1334 N | 300 lbf
• Torque de Retención del Conector: 8.13 N¬m | 72.00 in lb
• Fuerza de Inserción: 66.72 N | 15.00 lbf (Método MIL¬C¬39012C¬3.12, 4.6.9)
